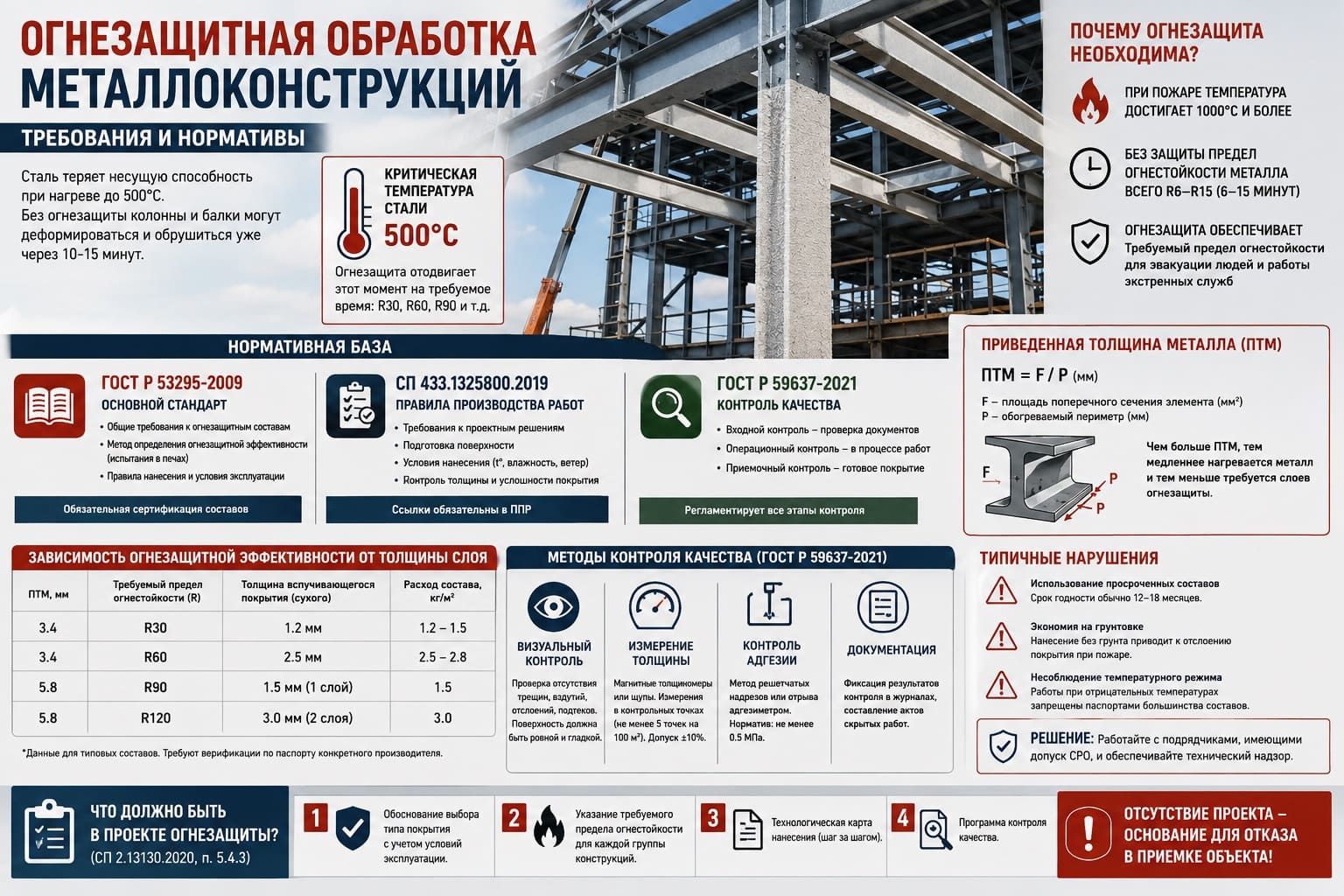

Сталь — это материал, который теряет свою несущую способность при нагреве до критической температуры в 500°C. При пожаре температура в помещении может достигать 1000°C и более. Без огнезащиты несущие колонны и балки деформируются и обрушиваются уже через 10-15 минут. Именно поэтому огнезащитная обработка металлоконструкций — это не рекомендация, а жесткое требование строительных норм и правил. В этой статье мы детально разберем, какие нормативы регулируют огнезащиту, как рассчитывается эффективность и как осуществляется контроль.
Зачем нужна огнезащита металла?
Металл имеет высокую теплопроводность и быстро прогревается по всей толще. При достижении 500°C предел текучести стали снижается настолько, что конструкция теряет устойчивость. Предел огнестойкости металлоконструкции без защиты, согласно испытаниям, составляет от R6 до R15 (6-15 минут), что недостаточно для эвакуации людей.
Ключевой параметр: Критическая температура для стали — 500°C. Огнезащита должна отодвинуть момент достижения этой температуры на требуемое время (R30, R60, R90 и т.д.).
Обзор нормативной документации
Система требований к огнезащите металла включает в себя несколько уровней документов. Понимание иерархии поможет вам правильно аргументировать требования к подрядчикам.
ГОСТ Р 53295-2009: Основной стандарт
Этот ГОСТ является «законодателем мод» в области средств огнезащиты для стальных конструкций. Он устанавливает:
- Общие технические требования к огнезащитным составам.
- Метод определения огнезащитной эффективности (испытания в печах по температурному режиму стандартного пожара).
- Правила нанесения и условия эксплуатации.
Все составы, применяемые на территории РФ, должны проходить сертификацию по этому ГОСТу.
СП 433.1325800.2019: Правила производства работ
Этот документ детализирует процесс монтажа покрытий. Здесь описывается:
- Требования к проектным решениям.
- Порядок подготовки поверхности.
- Условия нанесения (температура, влажность, скорость ветра).
- Контроль толщины и сплошности покрытия.
Ссылки на этот СП обязательны в проекте производства работ (ППР).
ГОСТ Р 59637-2021: Контроль качества
Сравнительно новый стандарт, который «добивает» процедуру контроля. Он разграничивает этапы контроля:
- Входной контроль — проверка документов на материалы.
- Операционный контроль — проверка во время нанесения (температура, толщина слоя).
- Приемочный контроль — проверка готового покрытия (адгезия, толщина, внешний вид).
Приведенная толщина металла (ПТМ): что это такое?
Это понятие фигурирует во всех нормативах. Приведенная толщина металла (ПТМ) — это отношение площади поперечного сечения металлического элемента (F) к обогреваемому периметру (P).
Формула: ПТМ = F / P (мм).
Физический смысл: Чем больше ПТМ, тем толще «кусок металла», тем медленнее он нагревается. На практике это означает, что для массивной колонны (ПТМ 10 мм) требуется меньше слоев огнезащиты, чем для тонкостенной балки (ПТМ 2 мм).
Зависимость огнезащитной эффективности от толщины слоя
Однозначной таблицы «расход-время» не существует, так как это зависит от состава. Однако есть типовые зависимости, которые вы найдете в паспортах на материалы. Например, данные испытаний по ГОСТ 53295-2009 часто выглядят так:
|
Тип конструкции (ПТМ) |
Требуемый предел огнестойкости (R) |
Толщина вспучивающегося покрытия (сухого) |
Расход состава (кг/м²) |
|
ПТМ = 3.4 мм |
R30 |
1.2 мм |
1.2 – 1.5 |
|
ПТМ = 3.4 мм |
R60 |
2.5 мм |
2.5 – 2.8 |
|
ПТМ = 5.8 мм |
R90 |
1.5 мм (1 слой) |
1.5 |
|
ПТМ = 5.8 мм |
R120 |
3.0 мм (2 слоя) |
3.0 |
(Данные в таблице приведены для типовых составов и требуют верификации по паспорту конкретного производителя.)
Что должно быть в проекте огнезащиты?
Согласно пункту 5.4.3 СП 2.13130.2020 (в редакции 2026 года), проект огнезащиты — обязательный документ. Он должен содержать:
- Обоснование выбора конкретного типа покрытия (с учетом агрессивности среды).
- Указание на требуемый предел огнестойкости для каждой группы конструкций.
- Технологическую карту нанесения (шаг за шагом).
- Программу контроля качества.
Отсутствие проекта — это основание для отказа в приемке объекта надзорными органами.
Методы контроля качества: как проверяют работу?
Контроль качества огнезащитных работ по металлу регламентируется разделом 6.4.3 ГОСТ Р 59637-2021. Процесс включает:
Визуальный контроль
Проверяется отсутствие трещин, вздутий, отслоений и подтеков. Для вспучивающихся покрытий важно, чтобы поверхность была гладкой, без дефектов.
Измерение толщины покрытия
Используются магнитные толщиномеры (типа МТ-10Н) или специальные щупы. Измерения проводятся в контрольных точках (обычно 10% площади, но не менее 5 точек на 100 м²). Отклонение от проектной толщины допускается не более ±10%.
Контроль адгезии
Это редко делают на объекте, но требование есть. Проверяется методом решетчатых надрезов или отрыва (при помощи адгезиметра). Норматив — сила сцепления должна быть не менее 0.5 МПа для твердых покрытий.
Типичные нарушения и как их избежать
Исходя из судебной практики и проверок МЧС, чаще всего встречаются следующие нарушения:
- Использование просроченных составов. У огнезащиты есть срок годности (обычно 12-18 месяцев).
- Экономия на грунтовке. Нанесение огнезащиты на «чистый» металл без грунта резко снижает адгезию. При пожаре покрытие просто «сдувает» расширяющимися газами.
- Несоблюдение температурного режима. Работы при отрицательных температурах запрещены большинством паспортов.
Решение: заключение договора с подрядчиком, имеющим допуск СРО, и обязательный технический надзор.
Заключение
Огнезащитная обработка металлоконструкций — это сложный инженерный процесс, а не покраска. От правильности выбора материала (ГОСТ Р 53295), соблюдения технологии (СП 433) и качества контроля (ГОСТ Р 59637) зависит жизнь людей и сохранность имущества. Не пытайтесь сэкономить на этапе проектирования или проведения работ. Доверяйте только сертифицированным исполнителям и требуйте документального подтверждения каждого этапа — от входного контроля до подписания акта скрытых работ.
Часто задаваемые вопросы
Какой предел огнестойкости R60 означает в минутах?
R60 — это сохранение несущей способности конструкции в течение 60 минут при стандартном температурном режиме.
Что делать, если на покрытии появились царапины после монтажа?
Требуется восстановление поврежденного участка. В зоне царапины толщина слоя нарушена, значит, огнезащитная эффективность упала. Вызывайте подрядчика для локального ремонта.
Можно ли использовать водоэмульсионные огнезащитные краски в помещениях с высокой влажностью?
Нет, для влажных и агрессивных сред применяются специальные составы на основе полимеров, устойчивых к гидролизу. Выбор основывается на условиях эксплуатации согласно проекту.
